Le choix d’un joint pour échangeur thermique conditionne directement la performance, la sécurité et la durée de service des installations industrielles. L’objectif est d’identifier les solutions qui assurent une ÉTANCHÉITÉ durable face à des contraintes de TEMPERATURE, de PRESSION et de compatibilité chimique, tout en facilitant la maintenance et la réparation.
Quels critères techniques guident la sélection d’un joint?
Plusieurs paramètres doivent être évalués simultanément pour déterminer le joint adapté. Les plus déterminants sont la COMPATIBILITÉ CHIMIQUE, la plage de TEMPERATURE, la capacité à résister à la PRESSION, la ténacité mécanique et la résistance au fluage. Il faut aussi considérer la nature du fluide (corrosif, visqueux, chargé en particules), la fréquence des cycles thermiques, et les tolérances dimensionnelles de l’échangeur.
- Compatibilité chimique: éviter la dégradation par solvant, acide ou base.
- Plage de température: s’assurer que le matériau conserve son élasticité.
- Pression de service: prévenir l’extrusion ou le sulfatage.
- Cycles thermiques: limiter le vieillissement lié aux dilatations.
- Compatibilité mécanique: épaisseur, dureté et structure du joint.
Quels matériaux sont privilégiés selon les conditions d’exploitation?

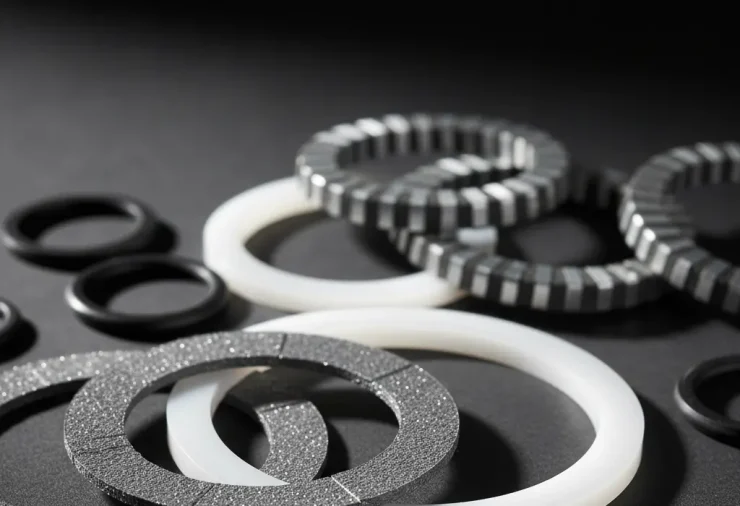

Il n’existe pas un matériau universel; le choix dépend des contraintes opérationnelles. Les familles courantes sont le CAOUTCHOUC (NBR, EPDM), le PTFE, le GRAPHITE et les joints combinés métal-caoutchouc.
- NBR (Nitrile): bon pour huiles et carburants, excellent rapport coût/performance à températures modérées.
- EPDM: résistant aux produits chimiques aqueux et à la vapeur; déconseillé pour les hydrocarbures.
- PTFE: large plage thermique et excellente inertie chimique; faible élasticité, souvent utilisé avec un ressort ou un support d’étanchéité.
- Graphite: adapté aux hautes températures et pressions; bonne résistance aux attaques chimiques; requiert surfaces d’appui compatibles.
- MÉTAL-CAOUTCHOUC: combinaison pour applications sévères où la résistance mécanique et l’étanchéité statique sont critiques.
Comment la conception et la géométrie du joint influencent-elles la performance?
La forme du joint (plat, torique, profilé, joint de bride) et le mode d’assemblage déterminent la distribution des contraintes et la capacité d’étanchéité. Un joint mal dimensionné peut provoquer des points de fuite, une extrusion prématurée ou une panne mécanique.
- Joints toriques: efficaces pour sections circulaires et chambres à pression uniforme.
- Joints plats: courants sur brides, importants pour surfaces planes mais sensibles aux défauts d’alignement.
- Joints profilés: conçus pour s’adapter aux tolérances et absorber les variations thermiques.
Quelles méthodes de vérification et essais valident le choix d’un joint?
Des essais en laboratoire et des contrôles sur site sont indispensables. Les tests courants incluent des cycles thermiques, des essais de perméation, des tests de compression-décompression, et des contrôles de fuite sous pression. Les procédures normalisées (étanchéité, résistance chimique) permettent de comparer objectivement les solutions.
- Essai de tenue sous pression: vérification en conditions réelles ou simulées.
- Analyse de vieillissement accéléré: prédiction de la durée de vie en service.
- Tests de perméation et d’absorption: cruciaux pour fluides agressifs.
Quels compromis prendre en compte entre coût, performance et maintenance?
Le meilleur joint n’est pas toujours le plus cher: il doit offrir le meilleur compromis coût/fiabilité/procédure de maintenance. Par exemple, un joint en PTFE peut prolonger la durée de service mais augmenter le coût initial et nécessiter des méthodes d’installation particulières. Les solutions métal-caoutchouc offrent une robustesse accrue pour des interventions moins fréquentes mais plus spécialisées.
- Coût initial vs coût sur cycle de vie: inclure arrêts machine et interventions.
- Simplicité d’installation: réduire les risques d’erreur humaine.
- Disponibilité du matériau: privilégier des composants standardisés pour accélérer les remplacements.
Comment organiser une checklist de sélection opérationnelle?
Pour homogénéiser le processus de sélection, une checklist pragmatique aide les ingénieurs et services maintenance à comparer les options:
- Identifier fluide(x) et plages de TEMPERATURE et PRESSION.
- Vérifier compatibilité chimique et présence d’abrasifs.
- Choisir la géométrie et le profil adaptés au siège d’étanchéité.
- Evaluer essais disponibles et garanties fabricant.
- Planifier fréquence de remplacement et logistique des pièces de rechange.
Quelles bonnes pratiques pour l’installation et le suivi en service?
Une pose correcte et un suivi régulier maximisent la durée de vie d’un joint. Les bonnes pratiques incluent le nettoyage des surfaces d’appui, l’utilisation de couples de serrage appropriés, l’évitement des agents de montage incompatibles, et la tenue d’un registre de maintenance pour analyser les modes de défaillance.
- Nettoyer et contrôler l’état des surfaces avant montage.
- Appliquer les couples de serrage recommandés pour éviter l’extrusion.
- Documenter les interventions pour repérer les tendances de vieillissement.
Où se procurer des joints adaptés et des conseils techniques?
Pour des applications spécifiques, il est recommandé de s’adresser à des fournisseurs spécialisés qui proposent des gammes testées et des conseils d’application. Un exemple de ressource produit pour joints est disponible chez groupmcd.com, qui détaille familles de matériaux et options de conception.
Points clés à retenir pour les décideurs
- Privilégier la compatibilité chimique et la plage thermique adaptées au fluide et à la température de service.
- Considérer la géométrie et la méthode d’assemblage pour limiter les risques de fuite.
- Évaluer le coût total de possession: prix d’achat, maintenance, arrêts et sécurité.
- Mettre en place des contrôles et essais pour valider le comportement en service.
Un choix réfléchi de joint réduit les incidents, prolonge la durée de vie des échangeurs et optimise les coûts opérationnels.
La sélection doit rester pragmatique: analyser le système, tester quand nécessaire et prioriser la sécurité et la continuité de service. Le bon matériau, la bonne géométrie et une installation soignée constituent ensemble la garantie d’une PERFORMANCE industrielle durable.
